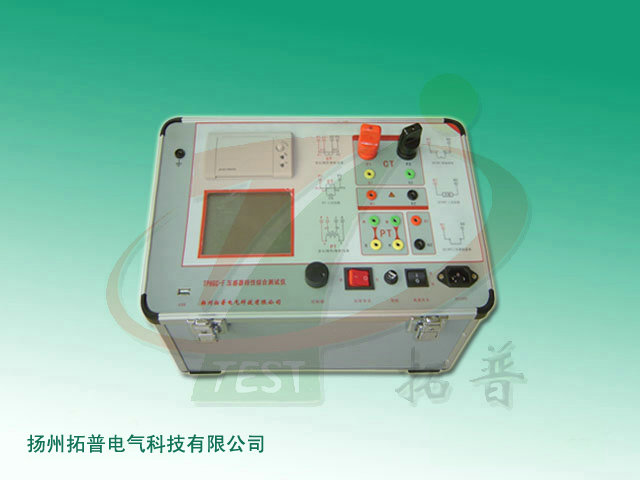

功能特點
1．本儀器可按國家標準測量電流互感器的比差和角差，還能測量現場0.2S、0.5S級電流互感器；一次測量過程，可同時測試電流互感器上限負荷和下限負荷下的標準誤差。
2．儀器可對電壓互感器進行定性的測量：測量時，儀器在電壓互感器的一次側加一定的工頻電壓，就可測量其一次電壓和二次的感應電壓，得出電壓互感器在該電壓下的變比和極性。
3．儀器可測量電流和電壓互感器的現場二次負荷，可測量該負荷下的電流互感器的比差和角差。
4．本儀器可以測量沒有標識的電流互感器或電壓互感器的變比，且測量準確快速，穩定性能良好，不需另加升流或升壓源。
5．儀器大屏幕液晶顯示，全中文提示自動測量，整個儀器操作過程簡單；儀器體積小、便于攜帶，只須少數人便可快速完成測量工作。
6．儀器可進行各種測量數據的存儲和打印，各設置參數掉電可以保存。
技術指標
1． 電流互感器測量：
A．變比范圍：5A/5A～25000A/5A（5A/1A～5000A/1A）。
匝比誤差：0.5%。
B．CT誤差測量范圍5A/5A～25000A/5A（5A/1A～5000A/1A）
極限誤差滿足0.05%，即：
5%額定電流 測量誤差：比差0.1級 角差6′
20%額定電流 測量誤差：比差0.1級 角差4′
100%、120%額定電流 測量誤差：比差0.05級 角差2′
2． 電壓互感器測量范圍：
2.0kV～150kV，測量誤差：比差0.5級。
3． 實際二次負荷測試
PT負荷10VA~500VA，測量誤差：2級
CT負荷0.1Ω~25Ω， 測量誤差：2級
4． 工作條件：
電源電壓： AC 220V ±10%
電源頻率：50Hz ±2%
環境溫度：（-10~40）℃
環境濕度：25℃時<85%

信息整理：揚州拓普電氣科技有限公司
