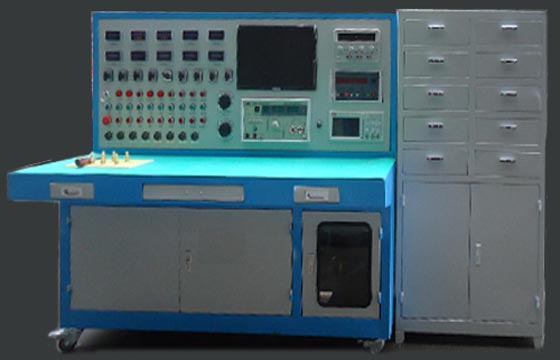

拓普品牌開關大電流發生器及插件試驗臺技術規范
1.功能描述
1.1 設備具有根據防爆電器專業標準規定的出廠試驗項目，編制測試程序，根據標準規定的數據參數來自動判定產品合格與否，各個產品配置不同的測試接口，測試專用抽屜式調試盒，適用于所有各種型號不同廠家的高低壓配電裝置用繼電保護插件、真空饋電保護插件、真空電磁起動器保護器、照明信號綜保插件等試驗功能，另具有插件的測試接口，完成所有插件的過載、短路、斷相、漏電等保護性能參數的測試，并提供開關整機保護性能試驗所需試驗電壓、低壓大電流、漏電電阻、漏電電容，由計算機自動采集數據，并打印出試驗報告。
1.2 計算機操作和人工操作試驗方法并存，方便工作人員針對插件的調試和檢測，試驗線路完全模擬井下開關工作狀態，適用于所有起動器電子保護器測試、所有真空饋電開關保護插件試驗、真空配電裝置用繼電保護器的測試功能和煤電鉆、照明信號保護裝置用電子保護插件的測試。
2.設備主要技術參數
2.1 工作電壓：三相四線380V50Hz，容量20KVA
2.2 三相可調電輸出：0-660V/0-1140V
2.3 單相模擬信號：0-36V
2.4 單相大電流輸出：0-2500A
2.5 動作時間測量：0-999.99s
2.6 電阻投入：0-99.9KΩ
2.7 三相同步測量：0-999.99s
2.8 真空管耐壓測試：須滿足礦用設備要求
3.主要部件的材質和壽命
3.1 設備由全金屬外殼及鋁合金面板組合而成,具有結構合理、外形美觀、重量輕且移動方便等特點。
3.2 采用先進的控制技術，在使用時操作簡單方便。
3.3 整個測試過程中性能可靠穩定，讀數直觀快捷。
3.4 采用高精度的傳感器的應用，能有效的保證測試數據的準確性。
3.5 整機測試單元包括：高精度毫秒計、真有效值電流表、電流傳感器、調壓器、大功率升流器、微電腦控制器，打印功能等組成。
3.6 主回路接線端子及調壓器電刷接觸良好，升流器外殼有接地端子，使用時應良好接地。
3.7 儀器采用一次接線柱輸入、升流器二次輸出大電流接線端方式。
