絕緣穿刺線夾工作原理
1.當將支線和主線分別卡進穿刺線夾后，開始擰緊力矩螺母（見圖）。隨著力矩螺母的逐步擰緊，穿刺線夾上下兩塊絕緣殼體逐漸合攏，包裹刀片的密封膠圈開始漸漸貼緊線纜的絕緣皮層，同時，穿刺片齒牙亦開始穿刺線纜絕緣皮層并逐步刺入金屬導體。
2.當密封膠圈與線纜絕緣皮層、穿刺片與金屬導體的接觸深度達到設計數值時，力矩螺母脫落，這時支線與主線接通，從而實現電的連通。
3.穿刺線夾具有力矩螺母和穿刺結構。力矩螺母用于保證恒定的接觸壓力,確保良好的電氣接觸，并同穿刺結構一起使安裝簡便可靠，安裝時只需要目測力矩螺母是否擰斷，導線位置是否合適就可以保證可靠的質量。
4.經測試，接觸電阻阻值及線路絕緣電阻符合施工規范要求，加負荷通電試運行，T型接頭部位的溫升低于同徑電纜。穿刺線夾的使用對于電纜干線的機械性能和電氣性能影響很小，以至可以忽略不計。

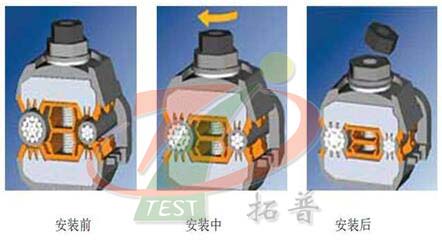

絕緣穿刺線夾工作原理圖

附：絕緣穿刺線夾電阻測試儀技術規范
TPHLC-100 絕緣穿刺線夾電阻測試儀是拓普電氣根據有關規定，發揮自身技術優勢，精心研制的高精度、數字化開關檢測儀器。該儀器采用正弦波逆變器、大功率恒流開關電源技術，可測得微歐姆級接觸電阻。廣泛適用于各種開關及電器的接觸電阻、回路電阻及電纜電線、焊縫接觸電阻的測量。尤其是檢測穿刺線夾接觸面直流電阻的專業化儀器。
功能特點
1.該儀器測試電流大，符合有關測試接觸電阻的標準要求。
2.該回路電阻測試儀輸出電壓高，測量量程寬。
3.測試電流來自高精度的大電流恒流電源，無需人工調節，測試迅速準確。
4.采用四端子接線法，有效地排除了測試線電阻對測試結果的影響。
5.測試速度快，10秒左右顯示數據。
6.儀器采用128×64點陣液晶屏，全部操作中文顯示，方便客戶的使用。
7.儀器具有測試數據實時打印功能。
8.智能化功率管理技術，儀器總是工作在小功率狀態，有效減輕儀器內部發熱，節約能源。
技術規范
1.測試電流：100A
2.測量范圍：0～50mΩ
3.分 辨 率：0.1µΩ
4.測量精度：±（0.5%±2個字）
5.功 率：1000W
6.工作方式：連續測量
信息整理：絕緣穿刺線夾電阻測試儀生產廠家揚州拓普電氣科技有限公司
