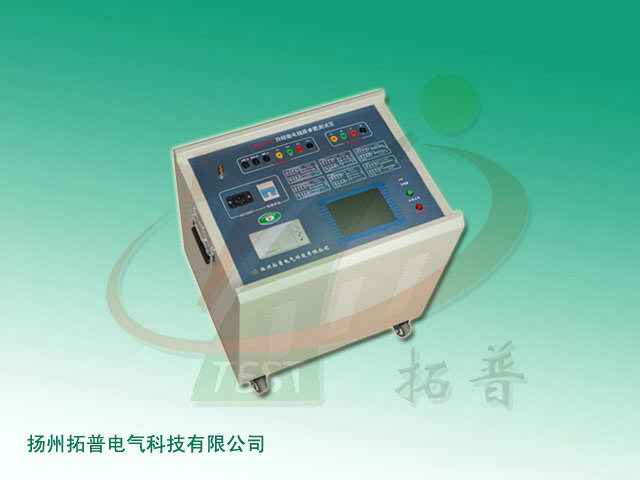

輸電線路工頻參數測試儀TPXLC110B性能特點
1、快速準確的完成線路的正序電容、零序電容、正序阻抗、零序阻抗等參數測量，同時還可以測量線路間的互感電抗、耦合電容、相間電容測量；
2、抗干擾能力強，能在異頻信號與工頻信號比為1:10的條件下準確測量；
3、外部接線簡單，僅需一次接入被測線路的引線線就可以完成全部的線路參數測量；徹底解決現有測試手段存在的測試接線倒換繁瑣、干擾、穩定度、精度等方面的問題。
4、儀器以高速單片機為內核，實現測試電源、儀表、計算模型一體化，將一卡車的設備濃縮為一臺儀器。
5、儀器采用320*240大屏幕點陣液晶顯示，進口旋轉鼠標操作，嵌入式漢字微型打印機打印結果；
6、儀器測試過程快捷，儀器自動完成測試，一分鐘完成一個序參數的測量，試驗時間縮短，20分鐘內可完成傳統方法1天的工作量；
7、測量精度高，三組異頻電源42.5Hz/57.5Hz 45Hz/55Hz 47.5Hz/52.5Hz一組工頻電源50.0Hz/50.0Hz可供選擇，輕松分離工頻及雜波干擾，有效地實現小信號的高精度測量；
輸電線路工頻參數測試儀TPXLC110B技術指標
儀器能準確測量各種高壓輸電線線路的正序電容、零序電容、正序阻抗、零序阻抗、互感和耦合電容、相間電容等

輸入電源	三相AC380V±10%，50Hz
輸出電壓	AC 200V 精度：1%
輸出電流	5A
輸出信號頻率	42.5Hz/57.5Hz；45Hz/55Hz；47.5Hz/52.5Hz；50Hz/50Hz
測量范圍	正序電容 零序電容 耦合電容	正序阻抗 零序阻抗 互感電抗	阻抗角
	0.1～50μF	0.5～400Ω	0～360°
測量分辨率	0.01μF	0.01Ω	0.01°
測量準確度	0.1μF～1μF時±3%±0.05μF 1μF～50μF時±1.5%±0.03μF	0.5Ω～1Ω時±3%±0.05Ω 01Ω～400Ω時±3%±0.03Ω	±0.2°（電壓>1.0V） ±0.3°（電壓>0.2～1.0V）
外形尺寸	535 mm×435 mm×360mm（不含輪子）；重量：61kg
抗干擾參數	干擾電壓：接入儀器測試電源后的縱向感應電壓＜350V； 干擾電流：線路始末兩端短接接地時＜40A； 能在儀器輸出信號與干擾信號比為1:10的條件下穩定準確完成測試。
使用環境	環境溫度：- 15℃ ～ +40℃   相對濕度：＜90%

信息整理：揚州拓普電氣科技有限公司
