絕緣工具耐壓試驗設備主要配置以及技術規范說明
一、絕緣工具耐壓試驗設備概述
揚州拓普電氣科技有限公司專業打造的絕緣工具耐壓試驗設備試驗操作方便、準確，確保試驗人員人身安全。以絕緣工器具試驗臺為核心，結合配套設備可完成的檢測項目：絕緣靴及絕緣手套泄漏電流測試、絕緣桿測試、驗電器啟動電壓測試支架。
二、絕緣工具耐壓試驗設備主要功能特點
1.試驗方法符合DL408《電業安全工作規程》和《電力安全工器具預防性試驗規程》的要求。
2.試驗過程全自動進行，按照75%試驗電壓以下1kV/S, 75%試驗電壓以上0.1kV/S的速度試驗，維持試驗電壓，計時到自動降壓并記錄泄漏電流，回零后自動斷電，并給出提示，試驗結束。
設備具有過流、過壓、擊穿保護。
3.試驗設備具有高壓危險警示燈顯示。
4.設備采用大屏幕液晶漢字顯示，同時顯示輸出電壓、輸入電流、高壓泄流電流、計時時間等參數以及漢字提示內容。
5.能同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
6.絕緣靴、絕緣手套耐壓臺采用紅外通訊技術，使操作臺與高壓系統隔離，確保試驗人員安全。
7.絕緣靴、絕緣手套耐壓臺每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
8.配備無線遙控電動絕緣桿試驗支架，可以進行35kV絕緣桿整體耐壓試驗，及110kV以上絕緣桿分段試驗。
9.配備無線遙控A型電動驗電器試驗支架，可以進行35kV以下驗電器啟動電壓檢測。
10.配備無線遙控B型電動驗電器試驗支架，可以進行63~500kV驗電器啟動電壓檢測。
11.試驗臺備有微型打印機，可以隨時打印測試結果。
12.配置LED漢字安全保護顯示屏，顯示試驗狀態及試驗項目。
三、絕緣工具耐壓試驗設備測試項目說明
1.絕緣靴耐壓泄漏電流測試：10~35kV
2.絕緣手套耐壓泄漏電流測試：10~35kV
3.絕緣桿耐壓試驗：35kV及以下整體試驗，110kV及以上分段試驗
4.驗電器耐壓試驗：35kV及以下整體試驗，110kV及以上分段試驗
5.驗電器啟動電壓測量：220kV及以下
四、絕緣工具耐壓試驗設備主要技術參數
1.額定輸出電壓：200KV
2.電壓測量誤差：＜0.2 %U+0.3%滿度
3.輸入電流量程：0 ~ 75.0 A
4.電流測量誤差：＜0.2%I+0.3%滿度
5.數顯計時：10 ~ 990 S
6.額定輸出容量：15kVA
7.絕緣靴泄漏電流量程：25.0mA
8.泄漏電流測量誤差：＜1 %±1個字
9.泄漏電流分辨率：0.01 mA
五、絕緣工具耐壓試驗設備主要配套組成
1.試驗變壓器
1）試驗系統配置充氣式試驗變壓器，為精確測量試驗電壓配置了電容分壓器，配置金屬保護電阻保證試品在擊穿時限制試驗變壓器短路電流。
2）試驗系統配置4臺50kV試驗變壓器，進行絕緣桿試驗時，采用反極性連接，分別連接到絕緣桿兩端，可以產生200kV電壓，進行220kV絕緣桿耐壓試驗。
3）額定容量：15kVA
4）額定輸出電壓：50 kV ×4
5）額定輸入電壓：0.38 kV
6）測量線圈電壓：100 V
7）單個重量 ≤30Kg，共4臺，帶試驗變壓器升級專用底座

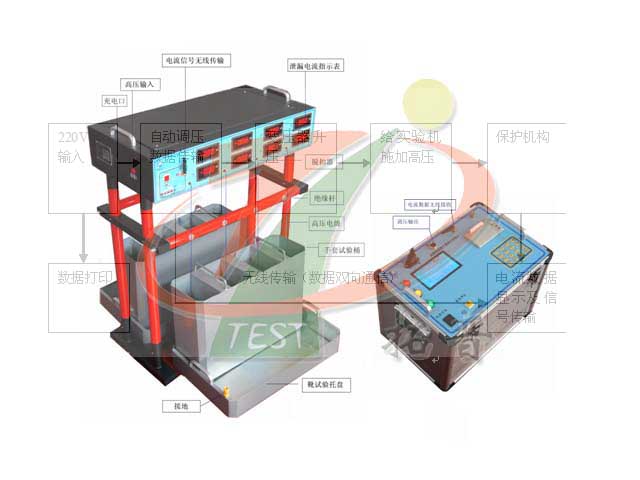

2.循環注水絕緣靴、絕緣手套耐壓臺
1）同時進行8只絕緣靴或絕緣手套的試驗，分別測量泄漏電流。
2）每路試品均具備高壓分斷機構，當任意一路擊穿時，該路試品將自動脫離高壓，不影響試驗的進行。
3）試品注水操作，干試時，備有鋼珠可以作為絕緣靴的高壓電極。
4）測試臺采用多路高壓泄流測量技術和紅外數據通訊技術，實現了安全測量高壓泄漏電流的目的。測試儀與高壓系統完全隔離，確保試驗人員的人身安全。
5）具有過流保護功能。
6）測試工位：8
7）泄漏電流量程：25.0mA
8）泄漏電流測量誤差：＜1 %±1個字。
9）泄漏電流分辨率： 0.1 mA
10）配備TPSBQ-10/50充氣式試驗變壓器。
3.絕緣桿測試支架
1）絕緣桿支架適用于10 ~ 500kV絕緣桿整體試驗或分段試驗。
2）支架設計為2組電極，兩段耐壓結構，一次可以進行兩段絕緣桿的耐壓試驗。
3）35kV及以下整體試驗，110kV及以上分段試驗
4）測試工位：8
5）電源電壓：AC220V
4.驗電器測試支架
1）符合電力行業標準DL740《電容型驗電器》。
2）高壓電極為球形，接地電極為環形結構。
3）接地電極固定、高壓電極可以電動驅動向左右移動。
4）電動機構采用按鍵和無線遙控兩種方式控制，同時還有微調控制，便于精確調整距離。
5）測試支架具有標尺刻度，調節距離直觀準確。
6）驗電器夾具為全絕緣件，不會引起電場畸變。
7）額定電壓：A型 100kV 適合于35kV及以下驗電器試驗
8）B型 250kV 適合于66~500kV驗電器試驗
9）工作電壓：AC 220V
9）移動速度：快速 5mm/S  慢速 2mm/S
