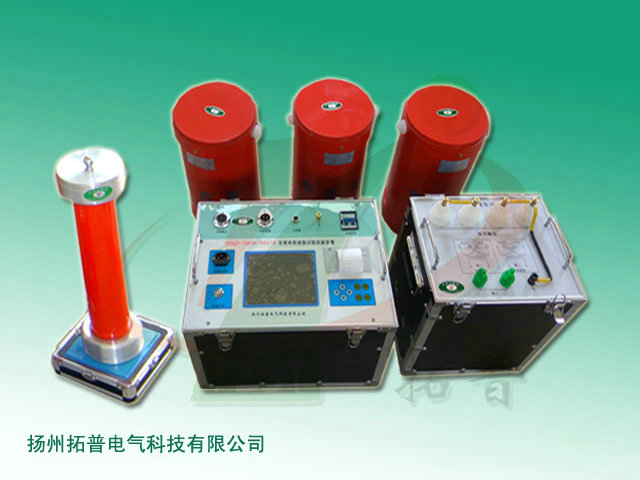

TPXZF-270kVA/100kV交流耐壓試驗測試裝置技術規范
各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其他容性設備的交流耐壓試驗都必須嚴格按照試驗規程定期進行，交流耐壓試驗測試裝置TPXZF-270kVA/100kV型是針對電力變壓器、電力電纜、汽輪及水輪發電機的交流耐壓試驗需要而設計的。本裝置采用調整頻率的方式來完成諧振，可方便、準確的找到諧振點。系統輕巧簡潔，可任意組合。本裝置采用了多重保護措施，使得試驗簡便、安全可靠。諧振回路固有的濾波效應使得系統輸出的試驗電壓波形完全滿足試驗規程的要求。
TPXZF-270kVA/100kV交流耐壓試驗測試裝置應用場合
交流耐壓試驗測試裝置應用于電力、冶金、石油、化工等行業，適用于大容量的電容性試品，如發電機、電力變壓器、高壓交聯電纜等的交接試驗及預防性試驗。TPXZF-210/100 交流耐壓試驗測試裝置能滿足35kV交聯電纜長度1km的交流耐壓試驗。能滿足10kV交聯電纜長度2km的交流耐壓試驗。能滿足10kV電壓等級電力變壓器的交流耐壓試驗。
TPXZF-270kVA/100kV交流耐壓試驗測試裝置工作原理
電抗器L和被試品電容C組成的串聯諧振都有一個固定的諧振頻率F=1/(2π√L·C)當試驗頻率等于這個頻率時，該電路發生諧振。通過這個原理，由調頻電源提供電源送給勵磁變壓器，經過勵磁變壓器變壓成中壓加上L和被試品電容C上。通過改變調頻電源輸出頻率，使回路處于串聯諧振狀態，再調節調頻電源輸出電壓，使試品上電壓達到所需要的電壓值。
TPXZF-270kVA/100kV交流耐壓試驗測試裝置技術指標
1、環境溫度：-10～45℃
2、工作濕度：≤90％
3、海拔：≤2000M
4、電源輸入：220V±l0％單相 輸出0～220V(≤10KW)   380V±l0％三相，50Hz 輸出0～400V
5、額定試驗容量：0～210KVA
6、諧振電壓：0～100KV
7、頻率調節范圍：25～300Hz
8、系統測量精度：1.0級
9、頻率調節分辨率：0.01Hz
10、不穩定度：≤0.05％
11、輸出波形：正弦波
12、波形畸變率：≤0.5％
13、噪聲： 60dB
14、電抗器Q值：50
TPXZF-270kVA/100kV交流耐壓試驗測試裝置成套構成
變頻電源——既可改變其輸出頻率，又可改變其輸出電壓。
勵磁變壓器——起耦合信號及電壓變換的作用，并按自身變化來提升電壓。
電抗器——與被試品串聯，構成LC串聯諧振電路。
電容分壓器——測量被試品上的電壓，并作為采樣信號反饋給調頻電源。
國內用電部門廣泛推薦采用交流耐壓取代直流耐壓的道理
隨著國民經濟的發展以及城網供電電壓等級的提高，交聯聚乙烯絕緣電力電纜（XLPE）以其合理的工藝和結構，優良的電氣性能和安全可靠的運行特點，在國內獲得越來越廣泛的使用。尤其在高壓輸電領域更取得了巨大的進展。與充油電纜相比，交聯電纜敷設安裝方便，運行維護簡單，不存在油的淌流問題。但是，近年來的運行和研究表明，交聯聚乙烯電纜的絕緣在運行中易產生樹枝化放電，造成絕緣老化破壞，嚴重地影響了交聯聚乙烯絕緣電力電纜的使用壽命。因此，充分認識交聯電纜的絕緣特性，及時有效地發現和預防絕緣中存在的某些缺陷，對保障設備乃至系統的安全運行具有十分重要的意義。闡述了影響交聯電纜絕緣的主要因素以及電纜的交接試驗原理，認為在現場對交聯電纜實施交流耐壓試驗是必要和可行的。
