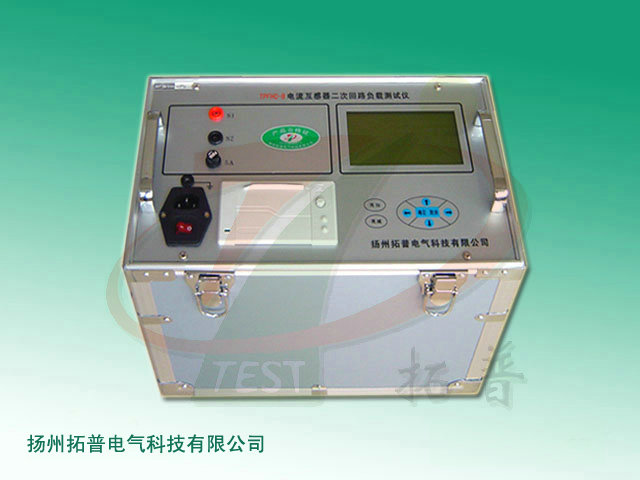

互感器二次負荷在線測試儀（TPFHC-C）技術規范
主要用途： 可完成PT、CT二次負荷的在線測量, 還可以測試全部單相電參量（電壓、電流、相位、頻率、有功、無功、視在功率、功率因數等），因此又可以代替高精度鉗型相位表和單相電氣參數測量?jī)x使用。
主要特點： 互感器二次負荷在線測試儀是以單片機為核心，采用了雙CPU技術以及精確的微信號電壓、電流取樣電路設計，。測試速度快、準確性高，為現場測試帶來了很大的方便。該儀器采用漢字菜單操作方式，使用方便且測試數據可以保存。為了現場使用的方便，儀器采用直流電池供電，無須外接電源即可完成全部測試工作一、
技術參數： 互感器二次負荷在線測試儀是以單片機為核心，采用了雙CPU技術以及精確的微 信號電壓、電流取樣電路設計。測試速度快、準確性高，為現場測試帶來了很大的方便。該儀器采用漢字菜單操作方式，使用方便且測試數據可以保存。為了現場使用的方便，儀器采用直流電池供電，無須外接電源即可完成全部測試工作。
技術與特性
1、電氣參數測量
﹡電壓測量范圍：0.1～400v(分為0.2、0.6、2.5、12、60、220六檔)
測量準確度：±（0.3%讀數+0.2%該檔額定值）
﹡電流測量范圍：0.1～5A(分為0.1、0.3、1、3四檔)
測量準確度：±（0.3%讀數+0.2%該檔額定值）
﹡相位差測量范圍：0～360o 測量準確度：±0.5o ﹡功率因數測量范圍：-1.0～1.0 測量準確度：±0.05
2、PT二次負荷測量
﹡導納測量范圍：1.00～99.99ms;
測量準確度：±（2%讀數+0.02ms）
﹡運行負荷測量范圍：5～500VA；
測量準確度：±（2%讀數+0.2VA）
﹡額定負荷測量范圍：5～500VA；
測量準確度：±（2%讀數+0.2VA）
3、CT二次負荷測量
﹡阻抗測量范圍：0.10～8.00Ω；
測量準確度：±（2%讀數+0.01Ω）
﹡運行測量范圍：0.10～75VA； 測量準確度：±（2%讀數+0.2VA）
﹡額定負荷測量范圍：2.5～200VA；
測量準確度：±（2%讀數+0.2VA）
4、電流取樣方法：鉗形CT輸入和直接輸入兩種方法
5、工作電源：AC 220v±10% 50.0Hz±5% DC 12v
6、電源諧波適應能力：3.0%以內
7、電源脈沖干擾適應能力：5.0%以內
8、工作環境：溫度：-5.0～40.0℃
關鍵詞：互感器二次負荷在線測試儀 PT CT二次負荷的在線測量

信息整理：揚州拓普電氣科技有限公司
