拓普TPYBL-SC型便攜式氧化鋅避雷器在線檢測儀操作說明以及注意事項！

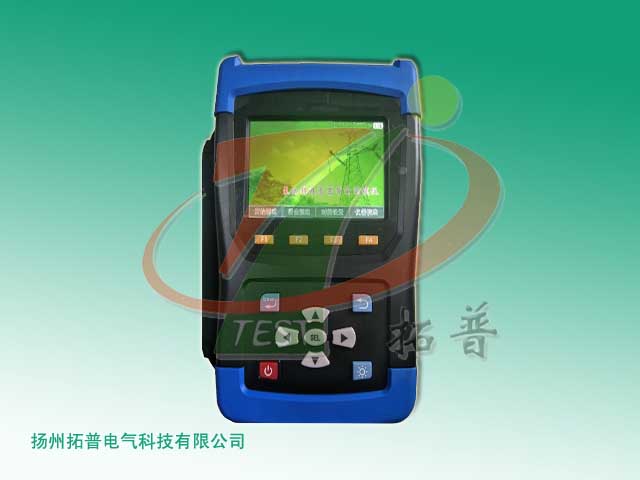

產品概述
氧化鋅避雷器是供電線路和供電設備重要保護設備，如果電力系統中的避雷器老化、損壞或失效，可能會引起大型電力事故，造成電力設備損壞，供電線路停電。因此，對線路中的氧化鋅避雷器進行定期檢測能夠有效排除事故隱患，保證電力系統安全運行，提高供電質量。
便攜式氧化鋅避雷器在線檢測儀是拓普公司開發的新款超便攜式氧化鋅避雷器帶電測試儀，用于對氧化鋅避雷器（MOA）進行全電流的分析，主要目的是測量MOA的阻性電流，由此判斷MOA的受潮和老化程度。該儀器既可用于現場帶電測量試驗，也可用于MOA驗收和出廠試驗。
操作說明
1.氧化鋅避雷器帶電試驗接線圖（推薦使用）。

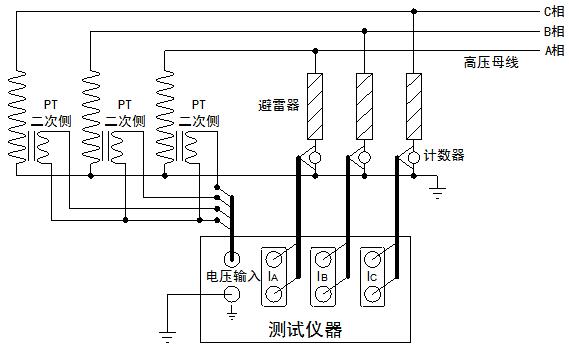

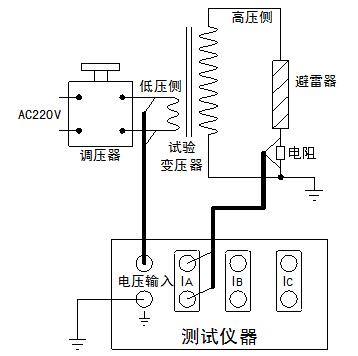

2.氧化鋅避雷器不帶電試驗接線圖（推薦使用）。

說明：1）按照不同的電壓等級，避雷器上所施加的電壓由升壓試驗變壓器產生。
2）電壓信號取自試驗變壓器低壓側，其電壓值不許超過250V。此時，儀器可根據試驗變壓器的變比，進行自定義電壓等級一次側和二次側的設置，這樣就可以測量出對避雷器所施加的真實電壓值。
3）避雷器末端接200Ω～500Ω電阻（1/4W以上）并接地（如圖所示）。電流信號取自電阻兩端。儀器電流通道內阻約為零，以保證測試時電流全部從儀器內部流過。沒有電阻也可不接，但必須選擇A相測試。
3.當儀器按要求接好測試線，打開電源開關，液晶顯示主菜單。
試驗參數設置
在主菜單界面下，按<F1>鍵進入氧化鋅避雷器試驗參數設置界面，液晶顯示如下圖所示：
在試驗參數設置界面，按<←>、<→>鍵選擇修改選項，按<↑>、<↓>鍵修改某位數據；
其中：參考來源—可選擇有線參考測量方式和無線參考測量方式。
選擇有線時，用參考電壓線纜（30米）連接主機的電壓輸入接口；
選擇無線時，用參考電壓線纜（3米）連接無線電壓隔離器的電壓輸入接口。
電壓等級—預置35kV、110kV、220kV、500kV等4種常規電壓等級；
也可通過<自定義>來設置除上述之外的電壓等級。
參考相別—是指將要參考的相別，預置A/B/C/ABC/A-B/C-B/無PT。
A/B/C/A-B/C-B為單相電壓參考，都由A相（黃/黑）通道接入?yún)⒖茧妷盒盘枺?br /> ABC為三相電壓參考，ABC（黃綠紅/黑）三相通道分別接入?yún)⒖茧妷盒盘枴?br /> 待測相別—是指將要測試的相別，預置A/B/C/ABC。
A/B/C均為單相測量，都由A相（黃/黑）通道接入測量電流信號；
ABC為三相同時測量，ABC（黃綠紅/黑）三相通道分別接入測量電流信號。
補償方式—可選擇禁用補償、手動補償和自動補償。
禁用補償，表示未經任何補償?shù)脑紲y量數據；
手動補償，表示可以任意補償各相的角度數據，注意：補償一定要有依據。
自動補償，表示在三相同時測量方式下，由于相間干擾，對A、C兩相進行的補償方法。
現場的干擾可能是復雜的，如果不能進行合理的補償，則建議測量禁用補償方式下的原始數據，來對比考核數據的變化趨勢。
試品編號—是指用于區分不同被測試品的編號，以便于在歷史記錄中查詢和技術管理。
當參數修改為滿足試驗需要時，按<?>鍵進入測量狀態，液晶顯示如下提示：
注意事項
1.使用本儀器前請仔細閱讀使用說明書，檢查接線正確無誤、接地良好。
2.試驗中如出現過壓、過流保護動作，須查明原因排除異常情況后方可繼續試驗；不可盲目操作，以免帶來不必要的損失。
3.在測量完畢并退出測量狀態后，方可進行接線拆除。
4.當使用無線方式測量時，應保持天線的高度距離地面不低于1米，否則影響通訊距離，當無法進行無線通訊時，可切換信道頻率避開干擾再嘗試恢復無線通訊。
5.儀器在充電過程中，禁止進行測試等功能，否則影響到測量結果的精度；儀器充電一般為4至6小時，不使用儀器時應定時給儀器充放電，以免損壞內置鋰電池。
功能特點
1.支持無線電壓參考測量和有線電壓參考測量兩種方式；
2.支持無線信道頻率選擇功能，可以選擇三種信道頻率；
3.支持三相、單相或無參考電壓測量方式；
4.既可三相同時測量MOA，也可單相測量或無參考測量；
5.具有抗干擾功能，能自動補償相間干擾，確保數據準確可靠；
6.配合高速微處理器，實時顯示分析測量數據及波形；
7.運用FFT變換、諧波分析和數字濾波等算法進行數據處理；
9.內置大容量非易失性存儲器，可存儲200組測量數據，并且可導入U盤存儲；
10.內置USB控制器支持U盤存儲，可存儲10000組測量數據，并且可導入PC機管理；
11.內置高精度實時時鐘功能：可進行日期及時間校準；
12.內置4400mAh可充電鋰電池，測試時間可達4～6小時，方便現場使用。
技術參數
1.測量范圍 電壓：0～220V  電流：0～20mA  分辨率： 0.001
2.測量精度 基波：±(5%讀數+5字)  諧波：±(10%讀數+10字)
3.傳輸距離 1000米（可視距離）
4.外形尺寸 252mm×172mm×81mm
5.儀器重量 1.5kg
