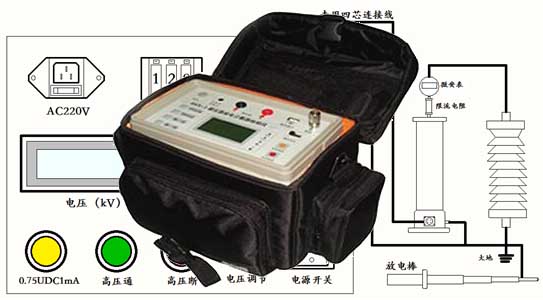

避雷器放電計數器測試儀拓普TPZGS-H型電流校驗功能介紹！
一、產品特點
本儀器適用于閥型避雷器【包括炭化硅普通閥型（FZ和FS），炭化硅磁吹閥型（FCX和FCD）】及氧化鋅避雷器中放電計數器動作的檢查和校驗。該儀器符合電力行業標準DL474.5-2006“現場絕緣試驗實施導則避雷器試驗”標準的要求，適用于發電廠、變電所現場及修理車間、試驗室等條件下的試驗使用。
二、技術指標
1 、計數校驗功能
1) 電流峰值：＞100A
2) 輸出范圍：電壓輸出高檔/低檔兩檔
3) 校驗次數、校驗間隔時間可通過菜單設置。（儀器默認狀態：校驗次數3次；校驗間隔時間2秒）
2 、電流校驗功能
1）電流輸出量程： 2mA、3 mA、5mA、10 mA、15mA) /50Hz交流。用戶可根據具體需求指定輸出的量程（每一檔的輸出時間長短可通過菜單設置，默認為6S）
2）輸出精度：1%
3、電源供電方式：
1）內置鋰離子電池11.1V/2000mA/h。
2）一次充電完成可以連續使用4小時以上。
4、儀器使用條件：
環境溫度：-10℃～+50℃ 環境濕度：≤85％RH
5、儀器尺寸：20cm（長）×12cm（寬）×17cm（高）
6、儀器重量：2kg

小貼士
為什么變壓器的低壓繞組在里面，而高壓繞組在外面？
答：變壓器高電壓繞組的排列方式，是由多種因素決定的。但就大多數變壓器來講，是把低壓繞組布置在高壓繞組里面。在主要是從絕緣方面考慮的。理論上，不管高壓繞組或低壓繞組怎么布置，都能起變壓作用。但因?yàn)樽儔浩鞯蔫F芯是接地的，由于低壓繞組靠近鐵芯，從絕緣角度容易做到。如果將高壓繞組靠近鐵芯，則由于高壓繞組電壓很高，要達到絕緣要求，就需要很多的絕緣材料和較大的絕緣距離。這樣不但增加了繞組的體積，而且浪費了絕緣材料。再者，由于變壓器的電壓調節是靠改變高壓繞組的抽頭，即改變其匝數來實現的，因此把高壓繞組安置在低壓繞組的外面，引線也較容易。
