在線電流監測電流表校驗儀技術參數
1、電流輸出：范 圍：0～10mA 分辨率：0.001mA 精 度：±1%
2、沖擊波形：8/20μS
3、8/20μS 沖擊電流：≥50Ap
4、動作次數：0～99次
5、沖擊間隔時間：3s/次
6、工作電源：AC 220V±10%或DC電池12V
7、鋰 電 池：內置超大容量鋰電池，待機72小時左右，模擬雷擊1000次以上。
8、打 印 機：內置精密熱敏打印機，可方便打印測試結果數據。
9、使用條件：-20℃～40℃、RH≤90%
10、技術依據標準：
1）GB11032-2000《交流無間隙金屬氧化物避雷器》
2）JB/T10492-2004《交流無間隙金屬氧化物避雷器用監測器》
3）GB50150-2006《電氣裝置安裝工程電力設備交接試驗標準》
4）Q/GDW168-2008《輸變電設備狀態檢修試驗規程》
11、主機外型尺寸：320（L）×270（W）×140（H）
12、設備重量：3.9kg

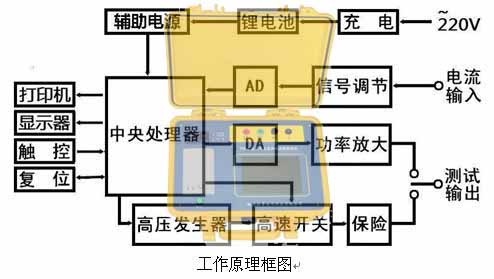

在線電流監測電流表校驗儀工作原理

為什么變壓器的低壓繞組在里面，而高壓繞組在外面？
答：變壓器高電壓繞組的排列方式，是由多種因素決定的。但就大多數變壓器來講，是把低壓繞組布置在高壓繞組里面。在主要是從絕緣方面考慮的。理論上，不管高壓繞組或低壓繞組怎么布置，都能起變壓作用。但因?yàn)樽儔浩鞯蔫F芯是接地的，由于低壓繞組靠近鐵芯，從絕緣角度容易做到。如果將高壓繞組靠近鐵芯，則由于高壓繞組電壓很高，要達到絕緣要求，就需要很多的絕緣材料和較大的絕緣距離。這樣不但增加了繞組的體積，而且浪費了絕緣材料。再者，由于變壓器的電壓調節是靠改變高壓繞組的抽頭，即改變其匝數來實現的，因此把高壓繞組安置在低壓繞組的外面，引線也較容易。
