功能特點
基本參數測量：三相電壓/電流、有功功率、無功功率、視在功率、頻率等。
穩態電能質量監測分析：電壓偏差、頻率偏差、諧波及不平衡度。
暫態電能質量監測分析：波動閃變、電壓瞬變、電壓驟升、電壓驟降和短時斷電等。
電能質量統計分析：個性化的選擇，多種表現形式，如列表和圖形。電能質量評估報告的生成、導入、導出、打印及預覽。
示波及驗證：一鍵示波，接線驗證。
人性化設計：根據一般人的使用習慣，分析儀的按鍵被置于前面板的右側及下側，并且功能相近的按鍵被分區放置，同時為了突出電能質量分析的特點，常用的電能質量參數以單獨的按鈕形式設于前面板上，用戶只需輕輕一按，即可對相應的電能質量參數進行監測與分析。
個性化操作：從分析儀的管理和配置，到電能質量參數的測量、統計分析、評估報告的生成、示波和錄波等，均提供了設置功能，用戶可根據試驗的具體要求，進行有針對性測試工作。
專業化方案：針對電能質量分析的特點，提供常用的電能質量國家標準設置，以及電能質量評估報告模板，此外，還提供了歷史報告查詢、趨勢曲線觀測及編輯等功能。
優越化的性能：示波采樣率可達到50kS/s，壓縮比率高達200倍以上。
直觀化顯示：以列表、柱狀圖、趨勢圖的形式表現監測、分析的電能質量參數結果。
技術指標
電壓/電流模塊
通道：3U、3I
采樣率：50KHz
量程：交流電壓200V，1000V，
交流電流10A，20A
精度：0.2%
輸入阻抗：>1M
測量精度
頻率范圍： 45～65Hz。
基波電壓誤差：＜0.2%；
頻率誤差：≤0.01Hz；

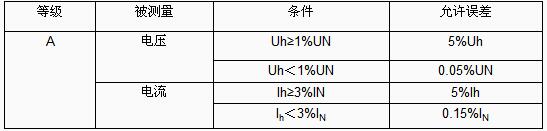

諧波誤差：符合A級儀器的要求（見下表）

注：① UN為標稱電壓，Uh為諧波；IN為額定電流，Ih為諧波電流；
② A級儀器頻率測量范圍為0~2500Hz，用于較準確的測量，儀器的相角測量誤差不大于±5°或±1°。B即儀器用于一般測量
閃變精度：＜5%
三相電壓不平衡度：0.1%
三相電流不平衡度：0.5%
通訊接口：4個USB口
