【直流高壓發生器】絕緣手套試驗方法及試驗應開展的項目
1．1 絕緣手套的試驗項目、周期和要求見表1
表1 絕緣手套的試驗項目、周期和要求
|
序號
|
項目
|
周期
|
要 求
|
說 明
|
|||
|
1
|
工頻耐
壓試驗
|
半年
|
電壓等級
|
工頻耐壓
kV
|
持續時間
min
|
泄漏電流
mA
|
|
|
高壓
|
8
|
1
|
≤ 9
|
||||
|
低壓
|
2.5
|
1
|
≤2.5
|
||||
1．2 試驗方法
1.2.1工頻耐壓試驗
在被試手套內部放人電阻率不大于100Ω•m的水，如自來水，然后浸入盛有相同水的金屬盆中，使手套內外水平面呈相同高度，手套應有90mm的露出水面部分，這一部分應該擦干，試驗接線如圖2所示。
以恒定速度升壓至表1規定的電壓值，保持lmin，不應發生電氣擊穿，測量泄漏電流，其值滿足表1規定的數值，則認為試驗通過。

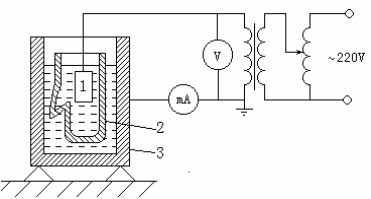

圖2 絕緣手套試驗裝置示意圖
1一電極；2一試樣；3一盛水金屬器皿
信息整理：www.mengjiazhuang.cn
